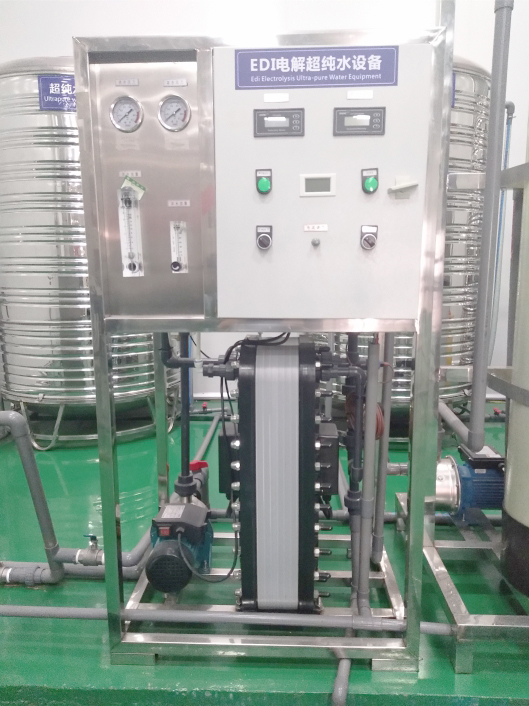

EDI水处理装置-04

水处理设备系列

主要特点

● 输入过流、过压、欠压保护；输出短路、过流、过压保护；整机过热保护。

● 智能温控风扇散热

主要技术指标

● 输入电压：AC220V±10%，1φ

● 输出电压：DC0—150V连续可调

● 输出稳流值：0—3A

● 整机重：4KG

使用说明

● 空载通电：接上AC220V，用万用表测量输出端，是否有DC150V电压输出。

● 风扇是本机的总要组成部分，散热风扇问温控式，当机内温度超过风扇的起转温控点时，机内风扇即可启转，风扇转速随输出电压和电流的不同而有快有慢，这属于正常情况；工作时，请务必不要挡住风扇的进出风口。

● 电源设备长期闲置不用时，应将电源存放于干燥通风的房间内。存放超过6个月应给电源设备通电工作半小时以上，给电解电容进行赋能处理。

● 本电源属于Repure R模块专属配套电源，根据Repure R模块的性质，请客户根据以下方法调节供电：Repure R模块适用恒流变压供电，（盘装电源需将电源主机、调节旋钮、显示仪表根据图纸连接完成。）先将直流电源电流调到最小，电压调至最大（盘装电源电压出厂已调至最大，使用中只需第一次调试时调节电流旋钮到合适位置，以后就基本不用动了），再启动设备，逐渐往大调节电流于1.2—1.5A左右，此时直流电源恒流输出，电压在使用过程中会自动变化，但是最终会稳定在一个适当的范围内。

★警告：只有在加电实验正常无误时，才能与受电负载设备连接。

★因为机内有高压电，为由专业知识及仪器设备切勿擅自打开修理，以免造成触电事故。如出现问题请及时联系我公司进行维修或更换，自行拆开，不预保修。

EDI装置安装调试注意事项

安装步骤：

1、 连接RO水箱到进水泵进口管路

2、 连接EDI出口朝上的产水管路到产品水箱（禁止管路增加背压和阻力负载）

3、 连接EDI浓水及排放管路（出水端朝下口的）到排水沟

4、 连接主电源到电控箱（380V为三相五线，220V为三线，良好接地）

5、 连接水箱液位信号到电控箱（RO水箱的低液位3/4线号和纯水箱的高液位4/5线号）

6、 点动测试泵的正反转，并更正（220V无需测试正反转，蓝泵后部有个开关保持常开）

调试步骤：

必须先把反渗透产水调节到合适，电导小于10us，PH大于6.5，不合格的水全先排掉。

1、 检查EDI模块4个水口有没有胶皮盲板并取下（EDI出厂前有可能是密封盲住的）

2、 关闭淡水流量计下调节阀门（或泵出口到流量计间阀门）和浓水流量计下调节阀门

3、 把EDI电源调节旋钮旋到最小（数显的就把电流调最小，电压调最大）

4、 检查电控箱内时间继电器设定值为5-10秒，（热继电器器设定在正确位置）

5、 检查泵进口打开并有水，产水排水管路正常

6、 开启增压泵，排空精滤器内空气，缓慢打开泵出口调节阀门和浓水流量计下调节旋钮到浓淡水流量正常值（参考出厂说明书内的调试报告）

7、 开启EDI电源，缓慢升高电流到1.2-1.5A（注：EDI电源升高有滞后缓升现象，请勿初始太快调节，数显电源只用调节电流旋钮，RM系列微型电源为0.25A）

8、 观察EDI进水压力、流量、电阻等数值并记录

9、 EDI产水排放阀在泵开启时打开，在时间继电器延时到并且电阻率值高于电阻率仪表报警设定值上限时，排水电磁阀关闭，产水（电阻值低于报警值下限时排水电磁阀打开，设定方法参考仪表说明书）

PH值检查：

1、 当进水电导率良好，但电阻率不上升或者反而下降时时，检查进水PH值

2、 二级RO前调PH方法：如果现场不具备纯水PH值测定手段，根据经验，先停加碱计量泵，稳定读取二级RO产水电导率值X，慢慢增加计量泵的碱加入速度，会发现二级RO产水电导率值会缓慢降低，当降低到一个最低值后，数值又缓慢升高，当加碱速度使二级电导上升回到前面X值时，认为此时PH大概为合适值，一般X为3-5us为正常状态。加碱速度要与碱浓度相配合使用。

3、 二级高压泵前加碱处安装一压力表，保证压力在0.5-1Kg之间，负压会把碱大量吸入。加碱点尽量离二级高压泵入口远点，尽量安装精滤器，设置精滤器前，这样碱在进膜前能尽量混合均匀。

4、 绝对不能把碱直接加在EDI进水，否则污染EDI造成不可逆转损失！
